执行标准：TUV 2PfG 1169/08.2007

● 产品证书号码： R 50182355

● Reference standard：TUV 2PfG 1169/08.2007

● FILE NO: R 50182355

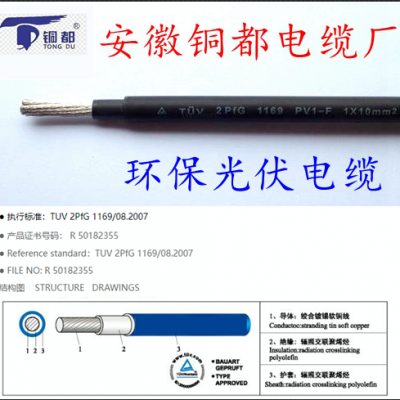

结构图    STRUCTURE   DRAWINGS


印字 MARKING

TUV 2 PfG 1169 PV1-F 1×( )mm2 AC 600/1000V CHANG ZHOU PAINUO ELECTRON CO.,LTD.

产品结构 CABLE CONSTRUCT

规格 导体结构 导体绞合外径 成品电缆外径 导体电阻MAX.COND. 60℃时 载流量 标准长度

RESISTANC （A） STANDARD

(Ω/Km,  20℃)

 PUT-UP

(mm2) CONSTRUCTION DIA. O.D.

单根电缆置于空气中 单根电缆置于表面 电缆表面相互贴邻 (M/COIL)

(No./mm) (mm) (mm)

1.5 30/0.25 1.65 4.80±0.1 13.7 30 29 24 250

2.5 49/0.25 2.1 5.35±0.1 8.21 41 39 33

4 56/0.3 2.7 6.15±0.2 5.09 55 52 44

6 84/0.3 3.2 7.10±0.2 3.39 70 67 57 100

10 80/0.4 4.7 8.50±0.3 1.95 98 93 79

16 126/0.4 5.7 10.00±0.3 1.24 132 125 107

25 196/0.4 7 12.00±0.5 0.795 176 167 142

35 276/0.4 8.7 13.80±0.5 0.565 218 207 176

注：系列外的结构和规格可按供需双方商定。
